Comprendre les dommages aux plaques de pied des palettiers: que faire?

Une plaque de pied d’échelle peut sembler être un composant insignifiant, mais il est essentiel à l’intégrité structurelle et à la sécurité de votre système de palettier. Les dommages à celle-ci peuvent compromettre l’ensemble de votre système, entraînant une instabilité, une inefficacité, et même des effondrements dangereux. Que ce soit à cause d’impacts de chariots élévateurs, de corrosion ou de matériaux de mauvaise qualité, il est crucial de résoudre rapidement les problèmes liés à ces plaques afin de maintenir la sécurité et la conformité.

Ce blogue vous aidera à identifier les problèmes courants des plaques de pied d’échelle, à comprendre leur impact et à mettre en œuvre des solutions de réparation et de protection efficaces.

4 raisons pour lesquelles les plaques de pied d’échelle sont importantes

Comme son nom l’indique, une plaque de pied se situe à la base d’un système de palettier. Étant donné qu’un système de palettier se compose de piles verticales de marchandises, sa stabilisation est primordiale. Ces plaques se trouvent au bas du système, assurant sa fixation au sol. Elles renforcent également la stabilité globale du palettier en servant de point d’ancrage. Les colonnes sont fixées au sol par des boulons qui passent par ces plaques.

Une plaque de pied remplit plusieurs fonctions essentielles :

1. Répartit les charges des montants sur une surface plus large.

2. Fournit une surface de connexion pour ancrer les montants au sol.

3. Permet de placer des cales afin de maintenir l’aplomb du système de palettier, car les écarts par rapport à l’aplomb peuvent compromettre la stabilité.

4. Maintient le système de palettiers en place lors des événements sismiques, qui peuvent provoquer l’effondrement des palettiers en entrepôt.

5. Conçue pour résister aux forces à la base des montants (avec l’utilisation d’ancrages).

Un facteur de risque clé pour votre système de palettier

Une plaque de pied d’échelle endommagée peut mettre en péril l’intégralité du système. Une plaque de pied affaiblie compromet la stabilité globale du palettier.

Une plaque de pied solide aide à maintenir l’intégrité de l’échelle du système lors d’une collision, réduisant les risques d’incidents critiques tels que des effondrements. En plus de maintenir les palettiers en place, les plaques de pied d’échelle servent également à transférer la charge vers le sol.

Importance des cales

Les cales sont des plaques minces en acier durable placées sous les plaques de pied des palettiers pour compenser les irrégularités des sols en béton. Leur objectif principal est de garantir que les systèmes de palettiers restent d’aplomb et stables. Il est important de noter que les codes de la Canadian Standards Association (CSA; Canada) exigent que les cales correspondent aux dimensions des plaques de pied, tandis que les codes du American National Standards Institute (ANSI; États-Unis) autorisent des cales de dimensions égales ou supérieures à celles des plaques de pied.

Rôles des cales dans les systèmes de palettiers :

1. Correction des irrégularités du sol : Les cales permettent de niveler les plaques de pied lorsque le sol est irrégulier, empêchant toute inclinaison.
2. Maintien de l’alignement vertical : Une colonne correctement calée garantit que le palettier reste dans les tolérances acceptables de déviation par rapport à l’aplomb, réduisant ainsi les risques d’effondrement.
3. Répartition uniforme des charges : En maintenant la plaque de pied en contact complet avec le sol, les cales contribuent à répartir la charge uniformément, minimisant ainsi les contraintes sur les ancrages et la surface en béton.

Comment diagnostiquer les dommages aux plaques de pied d’échelle

Comme toutes les autres pièces métalliques, les plaques de pied sont vulnérables aux dommages au fil du temps. Ces dommages peuvent résulter d’une mauvaise manipulation, c’est-à-dire d’une utilisation incorrecte ou inefficace du système de palettier, de dommages accidentels causés par des impacts ou de causes courantes de dommages aux plaques.

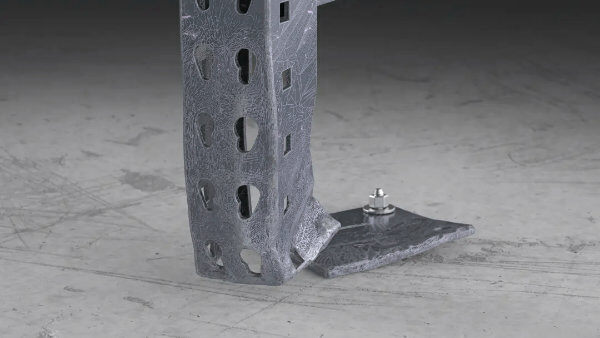

1. Dommages causés par un impact

L’impact des chariots élévateurs est la principale source de dommages aux plaques de pied. Il est essentiel d’inspecter régulièrement les dommages causés par des impacts. Recherchez des déformations causées par les impacts. La déformation se produit lorsque la plaque d’ancrage est tordue ou repoussée de son alignement correct. Comme toujours, les normes de l’Institute of Rack Manufacturers (RMI) recommandent qu’un inspecteur qualifié effectue les inspections officielles de tous les dommages.

2. Exposition à la corrosion et à la rouille

Au fil du temps, les propriétés de nombreux métaux ont tendance à se dégrader. Ces dégradations incluent l’apparence, la perte de résistance et l’augmentation de la perméabilité aux différents gaz et liquides. Cette dégradation est connue sous le nom de corrosion.

La corrosion se produit lorsque le métal est exposé à des facteurs environnementaux externes tels que les acides, les bases, l’eau, les huiles et d’autres produits chimiques sous forme solide ou liquide. Comme chaque composant métallique, les plaques de pied d’échelle sont vulnérables à la corrosion, en particulier dans des environnements industriels difficiles où les facteurs mentionnés ci-dessus sont présents en abondance.

La rouille est un type de corrosion spécifiquement lié à l’oxydation du fer ou de ses alliages. Lorsqu’ils sont exposés à l’oxygène et à l’humidité, le fer et ses alliages forment une substance brun-rouge appelée rouille. La rouille peut commencer à partir d’un segment de la pièce métallique et finir par se propager pour désintégrer l’ensemble du composant.

Les plaques de pied fabriquées en fer et ses alliages peuvent se dégrader en qualité à la suite d’une accumulation de rouille au fil du temps, en raison d’une exposition prolongée à l’humidité. La résistance et l’intégrité globales du système de palettier peuvent diminuer considérablement si une grande portion des plaques de pied souffre de rouille ou de toute autre forme de corrosion. Faites attention à toute peinture ou couverture manquante sur l’acier.

3. Trous d’ancrage endommagés

Les trous dans les plaques de pied où les boulons sont fixés peuvent se détériorer avec le temps en raison de divers facteurs comme les impacts ou la corrosion. Lors de l’inspection des plaques, il est essentiel d’analyser l’état de ces trous d’ancrage et de remplacer les plaques de pied dont les trous d’ancrage sont endommagés. Lors de la réparation, il est recommandé d’installer les ancrages dans un autre trou afin de garantir la bonne installation du nouvel ancrage.

4. Dalle de béton

Les plaques de pied sont ancrées à une dalle de béton pour répartir la charge et supporter la stabilité de tout le système de palettier. La qualité de la dalle de béton sous la plaque de pied joue un rôle essentiel dans la performance de votre système de stockage.

Il est important de s’assurer que la dalle de béton de votre entrepôt est conçue pour supporter les charges appliquées. Avec le temps, le sol sous les plaques de pied peut se tasser, provoquant des problèmes de performance des palettiers. Le béton peut également subir des dommages localisés, entraînant des problèmes d’ancrage ou des montants hors d’aplomb. Il est essentiel que la dalle de béton sous les plaques soit en bon état, car elle sert de fondation qui soutient vos palettiers.

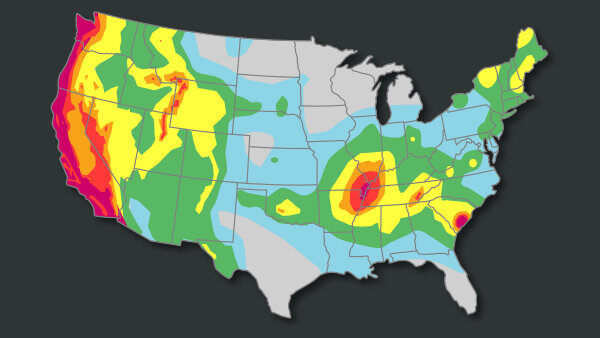

5. Forces sismiques

L’intégrité d’un système de palettiers étant liée aux plaques de pied, il est essentiel de suivre les recommandations du fabricant concernant la taille et l’épaisseur des plaques.

Les entrepôts situés dans des zones à forte activité sismique disposent généralement de montants conçus avec des plaques de pied plus grandes et plus épaisses. Selon l’emplacement géographique de votre entrepôt, les forces sismiques peuvent varier. Le RMI recommande de consulter un ingénieur professionnel spécialisé dans la conception et la construction de palettiers afin de garantir que votre entrepôt dispose de composants adaptés.
